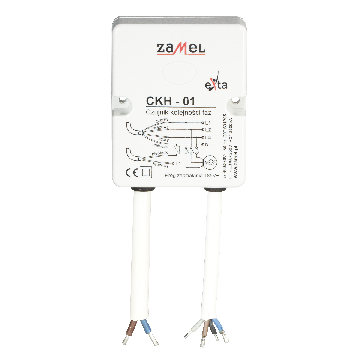

Čidlo sledu fází 230/400V AC, CKH-01, exta Zamel
CKH-01
Popis produktu
Čidlo sledu fází CKH-01 slouží k ochraně zařízení napájených z třífázové sítě (např. motory) před poškozením v případě výpadku fázového napětí, před asymetrií fázových napětí nebo špatným
sledem fází. Prahová hodnota provozního napětí je nastavena na 185 V a není možné ji přenastavit. Systém nechrání před symetrickým poklesem napětí. Napájeno z fáze L1. Opožděné vypnutí a hystereze napětí způsobují, že systém je odolný vůči krátkodobým kolísáním napětí.
sledem fází. Prahová hodnota provozního napětí je nastavena na 185 V a není možné ji přenastavit. Systém nechrání před symetrickým poklesem napětí. Napájeno z fáze L1. Opožděné vypnutí a hystereze napětí způsobují, že systém je odolný vůči krátkodobým kolísáním napětí.
FUNKČNÍ VLASTNOSTI PRODUKTU:
- Ochrana před špatným sledem fází,
- optimální prahová hodnota provozního napětí (asymetrie) 185 V,
- reléový výstup ? jeden přepínací kontakt s maximálním zatížením 10 A,
- ochrana před výpadkem fáze,
- opožděná vypnutí a hystereze napětí eliminující časté přepínání
- samostatný výstup pro svorky výstupních relé,
- ochrana před asymetrií napětí,
- odolnost vůči krátkodobým poklesům napětí,
- hermetický kryt IP65
TECHNICKÉ ÚDAJE:
- Šířka 56 mm
- Výška 69 mm
- Hloubka 27 mm
- Rozsah měření napětí 185/185 V
- Maximální přípustné zpoždění při výpadku napájení 10 s
- Minimální nastavitelné zpoždění při napájení 5 s
- Maximální přípustné zpoždění při výpadku napájení 5 s
- Minimální nastavitelné zpoždění při výpadku napájení 1 s
- Druh řídicího napětí AC
- Počet rozpínacích kontaktů 0
- Počet spínacích kontaktů 0
- Počet přepínacích kontaktů 1
- Napájecí svorky L1 (černá), N (modrá)
- Nominální napájecí napětí 230/400 V
- Provozní teplota -20/60 °C
- Parametry kontaktů relé 1NO - 10 A / 250 V AC1 2500 VA
- Nominální frekvence 50/60 Hz
- Váha 98 g
- Hystereze 10 V
